產品詳情

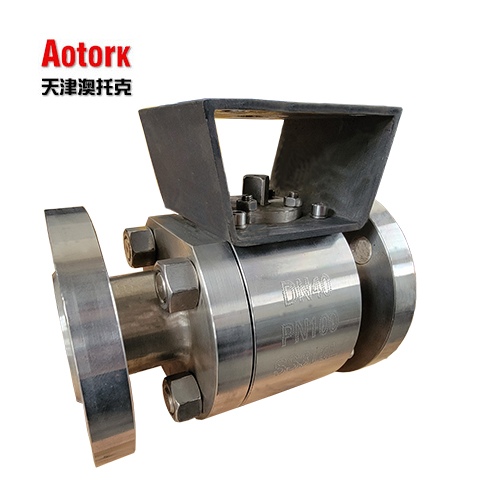

產品名稱： | Q41/Q47鍛鋼球閥 |
閥體材質： | WCB、A105、CF8、CF8M、CF3M… |
設計標準： | GB/12237-1989；API6D |
結構長度： | GB/T12221-1989；ASME/ANSIB16.10 |
法蘭標準： | GB/T9113、HG/T20592-09；JB/T81-94 ;ASME/ANSIB16.5 |
公稱通徑： | DN15-200mm |
公稱壓力： | PN1.0-10MPa；150-600Lb |
適用溫度： | -196-600℃ |
傳動方式： | 手動、蝸輪傳動、電動、氣動、液動、電液動 |
鍛鋼硬密封浮動球閥采用單斜面彈性密封圈或V型槽彈性密封圈結構設計，當介質壓力太小時，密封圈與球體的接觸面積較小，故有較大的密封比壓，確?？煽棵芊?，介質壓力較大時，密封圈與球體接觸面積增大，故密封圈能受較大的介質推力而不會損壞。由于聚四乙烯等密封圈材料具有良好的自潤滑性，與球體的摩擦損小，故鍛鋼硬密封球閥的使用壽命長。
主要零件 | 閥體 | A105 | LF2 | F304 | F304L | F316 | F316L | F51 |
球體、閥桿 | 420 | LF2 | F304 | F304L | F316 | F316L | F51 | |
密封圈 | 特種硬化材料 | |||||||
填料、墊圈 | 柔性石墨環 柔性石墨纏繞墊 | |||||||
適用工況 | 適用介質 | 高溫的或含有顆粒等介質 | ||||||
適用溫度 | -28-400℃ -28-500℃ | |||||||
應用規范 | 設計制造接 | GB12237-89API6DJPI7S-48 | ||||||
法蘭遲寸接 | JB79-59、GB9113、HG20592-97ANSI B16.5JIS B2212-2214 | |||||||
結構長度接 | GB12221-89ANSI B16.10JIS B2002 | |||||||
檢驗試驗接 | GB/T13927-89 JB/T9092-99API598API598 | |||||||
